اگر همیشه برایتان سوال بوده که یک فلزیاب چطور وجود فلز را تشخیص می دهد و آیا می توان نمونه ساده آن را در خانه ساخت، این راهنما دقیقا برای شماست. در این آموزش ساخت فلزیاب قرار نیست فقط چند قطعه الکترونیکی معرفی کنیم و بگوییم آنها را به هم وصل کنید. از ابتدا درباره عملکرد مدار، انتخاب کویل، آماده سازی قطعات، مونتاژ، تنظیم حساسیت، تست و عیب یابی صحبت می کنیم تا بدانید در هر مرحله چه اتفاقی می افتد. البته باید انتظار واقع بینانه داشته باشید؛ یک فلزیاب خانگی آموزشی قرار نیست عملکرد یک دستگاه حرفه ای را داشته باشد و بیشتر برای یادگیری و آزمایش مناسب است.
آیا واقعا می توان در خانه فلزیاب ساخت؟
بله، ساخت یک فلزیاب ساده در خانه امکان پذیر است، اما میزان موفقیت آن به نوع مدار و کیفیت ساخت بستگی دارد. مدارهای ساده مانند BFO برای شروع گزینه مناسبی هستند، زیرا تعداد قطعات آنها کمتر است و درک عملکردشان برای افراد مبتدی راحت تر خواهد بود. در مقابل، طراحی های VLF و PI به مدار دقیق تر، کویل مناسب و تجربه بیشتری در الکترونیک نیاز دارند. اگر برای اولین بار سراغ این پروژه می روید، بهتر است از یک مدار ساده شروع کنید و بعد از اینکه اصول کار را فهمیدید، سراغ نسخه های پیشرفته تر بروید. این روش هم هزینه کمتری دارد و هم عیب یابی را ساده تر می کند.
بیشتربخوانید: بهترین فلزیاب در ایران برای خرید
فلزیاب چگونه فلز را تشخیص می دهد؟
برای اینکه ساخت فلزیاب برایتان قابل فهم باشد، ابتدا باید بدانید دستگاه دقیقا چه کاری انجام می دهد. کویل فلزیاب یک میدان الکترومغناطیسی ایجاد می کند و زمانی که جسم فلزی وارد محدوده این میدان می شود، در آن جریان های الکتریکی ایجاد می شوند. این اتفاق روی سیگنال تولید شده توسط مدار تاثیر می گذارد و دستگاه می تواند این تغییر را تشخیص دهد. در مدل های ساده، تغییر سیگنال ممکن است به صورت تغییر صدا شنیده شود. در دستگاه های پیشرفته تر، همین اطلاعات با روش های دقیق تری پردازش می شوند و می توانند برای تشخیص نوع هدف، اندازه تقریبی یا شرایط زمین مورد استفاده قرار بگیرند.
برای ساخت فلزیاب خانگی چه قطعاتی نیاز داریم؟
برای یک پروژه ساده آموزشی لازم نیست از همان ابتدا سراغ تعداد زیادی قطعه بروید. یک مدار BFO می تواند با قطعات نسبتا ساده ساخته شود و برای شناخت عملکرد کویل و مدار نوسان ساز گزینه خوبی است. بسته به نقشه ای که انتخاب می کنید، ممکن است به آی سی 555، مقاومت، خازن، ترانزیستور، مقاومت متغیر، بیزر یا بلندگو، باتری و سیم مسی لاکی نیاز داشته باشید. برای مونتاژ نیز بردبورد یا برد سوراخ دار، هویه، سیم لحیم و مولتی متر بسیار کاربردی هستند. اگر تجربه زیادی ندارید، پیشنهاد می شود ابتدا مدار را روی بردبورد ببندید و بعد از اطمینان از عملکرد آن، سراغ لحیم کاری نهایی بروید.
فهرست قطعات پیشنهادی
- آی سی NE555 یا مدار نوسان ساز مشابه
- مقاومت های مناسب مدار
- مقاومت متغیر برای تنظیم
- خازن های سرامیکی و الکترولیتی
- ترانزیستور در صورت نیاز طراحی
- بیزر یا بلندگوی کوچک
- باتری مناسب مدار
- سیم مسی لاکی برای کویل
- بردبورد یا برد سوراخ دار
- هویه و سیم لحیم
- مولتی متر
- سیم رابط و عایق مناسب

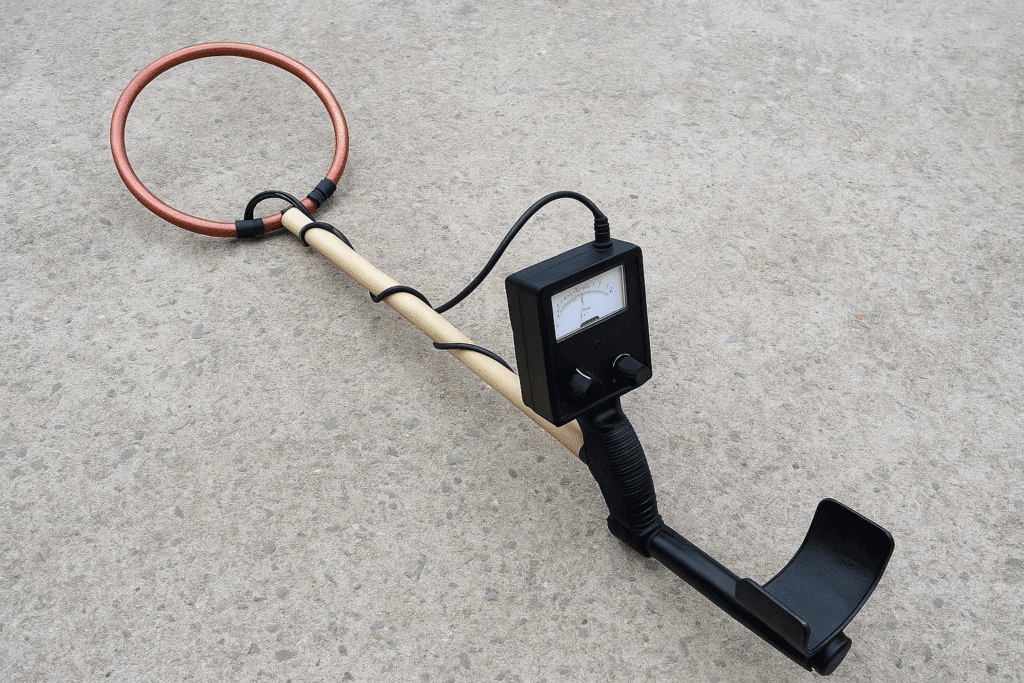

کویل فلزیاب را چطور بسازیم؟
کویل همان بخشی است که ارتباط مستقیم با میدان الکترومغناطیسی دارد و ساخت نامناسب آن می تواند حتی یک مدار سالم را کم اثر کند. برای یک پروژه آموزشی، می توانید یک قالب دایره ای با قطر حدود 15 تا 25 سانتی متر آماده کنید و سیم مسی لاکی را با نظم مناسب دور آن بپیچید. تعداد دور سیم باید بر اساس طراحی مدار تعیین شود، زیرا نمی توان یک تعداد دور ثابت را برای همه مدارها مناسب دانست. دورهای سیم را تا حد امکان منظم کنار یکدیگر قرار دهید و پس از پایان کار، سیم پیچ را با چسب یا روکش مناسب ثابت کنید. سپس اتصال و پیوستگی سیم را با مولتی متر بررسی کنید.
مراحل مونتاژ مدار فلزیاب از صفر
بعد از آماده شدن کویل و قطعات، نوبت به مونتاژ مدار می رسد. اگر تازه کار هستید، بهتر است ابتدا نقشه مدار را چند بار بررسی کنید و پایه های آی سی، قطب خازن های الکترولیتی و جهت اتصال قطعات را مشخص کنید. سپس قطعات را روی بردبورد قرار دهید و اتصالات را مطابق شماتیک انجام دهید. در این مرحله عجله نکنید، چون یک اتصال اشتباه می تواند باعث شود تصور کنید مدار یا قطعات خراب هستند. پس از تکمیل اتصالات، باتری را وصل کنید و خروجی مدار را بررسی کنید. اگر مدار واکنش نشان داد، کویل را متصل کرده و برای مرحله بعد یعنی تنظیم و کالیبراسیون آماده شوید.
حساسیت فلزیاب خانگی را چطور تنظیم کنیم؟
تنظیم حساسیت یکی از مهم ترین قسمت های ساخت فلزیاب است و بسیاری از مشکلات دستگاه های خانگی از همین مرحله شروع می شوند. حساسیت بیش از حد باعث می شود مدار به نویز محیط، حرکت سیم ها یا تغییرات کوچک واکنش نشان دهد و تصور کنید دستگاه در حال تشخیص فلز است. ابتدا کویل را از هرگونه فلز دور کنید و دستگاه را روشن بگذارید تا وضعیت خروجی پایدار شود. سپس با نزدیک کردن یک سکه یا قطعه فلزی مشخص، مقاومت متغیر یا تنظیم مربوط به مدار را آرام آرام تغییر دهید. هدف این نیست که بیشترین حساسیت ممکن را ایجاد کنید؛ هدف رسیدن به نقطه ای است که واکنش دستگاه به فلز واضح و عملکرد آن پایدار باشد.
بعد از ساخت مدار، مستقیم سراغ زمین نروید. ابتدا یک تست هوایی انجام دهید تا مطمئن شوید مدار اساسا درست کار می کند. چند هدف فلزی مختلف مانند سکه، میخ، پیچ و یک قطعه فلزی بزرگ آماده کنید و هر کدام را جداگانه در فاصله مشخصی از کویل حرکت دهید. فاصله را از چند سانتی متر شروع کنید و به تدریج بیشتر کنید. واکنش دستگاه را برای هر هدف یادداشت کنید تا متوجه شوید کدام اجسام سیگنال قوی تری ایجاد می کنند. پس از این مرحله می توانید تست خاک را انجام دهید. هدف را در عمق کم قرار دهید و سپس مرحله به مرحله عمق را افزایش دهید تا محدودیت واقعی مدار مشخص شود.
چرا فلزیاب خانگی در خاک ضعیف تر عمل می کند؟
ممکن است دستگاه در آزمایش هوایی عملکرد قابل قبولی داشته باشد اما وقتی همان هدف را داخل خاک قرار می دهید، واکنش آن کاهش پیدا کند. این موضوع لزوما به معنی خراب بودن مدار نیست. ترکیبات معدنی خاک، رطوبت، املاح، سنگ های دارای مواد معدنی و حتی شرایط الکتریکی محیط می توانند روی عملکرد برخی مدارهای ساده تاثیر بگذارند. به همین دلیل نباید عددی که در تست هوایی به دست می آورید را به عنوان عمق واقعی کاوش در نظر بگیرید. اگر قصد خرید فلزیاب حرفه ای دارید، توجه به عملکرد دستگاه در خاک و قابلیت تنظیم زمین اهمیت زیادی دارد و صرفا نگاه کردن به عدد عمق تبلیغاتی تصمیم مناسبی نیست.
اگر فلزیاب صدا می دهد اما فلزی وجود ندارد چه کنیم؟
اگر دستگاه بدون وجود هدف فلزی دائما صدا تولید می کند، ابتدا حساسیت را کمی کاهش دهید و دوباره عملکرد آن را بررسی کنید. در مرحله بعد باتری را عوض کنید و اتصالات کویل را بررسی کنید. سیم های بلند و اتصالات شل می توانند نویز ایجاد کنند و باعث بی ثباتی شوند. بهتر است آزمایش را از شارژر، کابل برق، تلفن همراه و تجهیزات الکترونیکی دیگر دور انجام دهید. اگر مشکل همچنان ادامه داشت، مدار را مرحله به مرحله بررسی کنید و ولتاژ نقاط اصلی را با مولتی متر اندازه بگیرید. تغییر همزمان چند قطعه کار درستی نیست، زیرا بعدا نمی فهمید کدام تغییر باعث بهتر یا بدتر شدن عملکرد شده است.
چرا فلزیاب هیچ فلزی را تشخیص نمی دهد؟
وقتی دستگاه هیچ واکنشی نشان نمی دهد، ابتدا سراغ پیچیده ترین قسمت مدار نروید. ساده ترین موارد را بررسی کنید. باتری باید ولتاژ مناسب داشته باشد و اتصالات آن درست باشند. سپس پایه های آی سی و جهت قطعات قطبی مانند خازن های الکترولیتی را کنترل کنید. بعد از آن نوبت به کویل می رسد؛ قطع بودن سیم یا اتصال ناقص آن می تواند کل سیستم را از کار بیندازد. با مولتی متر پیوستگی سیم کویل را بررسی کنید و مطمئن شوید اتصال کوتاه ناخواسته ای در برد وجود ندارد. اگر مدار روی بردبورد کار می کرده اما بعد از لحیم کاری از کار افتاده، اتصالات لحیم و مسیرهای ایجاد شده را با دقت بررسی کنید.
آیا می توان فلزیاب را با آردوینو ساخت؟
استفاده از آردوینو می تواند پروژه را جذاب تر و البته پیچیده تر کند. آردوینو به تنهایی جایگزین کامل بخش سنجش فلزیاب نیست، اما می تواند برای دریافت اطلاعات یک مدار سنجش، پردازش تغییرات، تولید هشدار و نمایش داده ها استفاده شود. برای مثال می توان تغییر سیگنال را به عدد تبدیل کرد و مقدار آن را روی نمایشگر نشان داد. این روش برای کسانی مناسب است که علاوه بر الکترونیک، به برنامه نویسی نیز علاقه دارند. با این حال اگر تازه شروع کرده اید، بهتر است ابتدا یک مدار ساده را به صورت مستقل راه اندازی کنید و سپس آردوینو را به پروژه اضافه کنید. این کار عیب یابی را بسیار ساده تر خواهد کرد.
بیشتر بدانید: بهترین شرکت فلزیاب ایران + مقایسه 5 شرکت برتر
آیا فلزیاب خانگی می تواند طلا پیدا کند؟
این یکی از پرتکرارترین سوالات درباره ساخت فلزیاب است. پاسخ کوتاه این است که یک مدار خانگی ممکن است نسبت به برخی اهداف طلایی واکنش نشان دهد، اما نباید انتظار عملکرد یک دستگاه حرفه ای را داشته باشید. اندازه قطعه طلا، عمق، شکل هدف، نوع خاک، اندازه کویل و طراحی مدار همگی روی نتیجه تاثیر دارند. طلای بسیار کوچک نیز با اهداف فلزی بزرگ تفاوت زیادی دارد و تشخیص آن به حساسیت مناسب نیاز دارد. بنابراین اگر هدف شما یادگیری است، پروژه خانگی انتخاب خوبی خواهد بود؛ اما برای جستجوی جدی، بهتر است مشخصات دستگاه های تجاری را بررسی کنید. در گوهر فلزیاب نیز هنگام بررسی گزینه های مختلف، نوع هدف و شرایط استفاده باید قبل از انتخاب دستگاه مشخص شود.
آیا کویل بزرگ تر عمق بیشتری می دهد؟
کویل بزرگ تر لزوما به معنی عمق بیشتر در تمام شرایط نیست. اندازه کویل تنها یکی از عوامل موثر بر عملکرد فلزیاب است و نوع مدار، فرکانس، اندازه هدف، جنس فلز و شرایط خاک نیز اهمیت زیادی دارند. یک کویل بزرگ ممکن است برای شناسایی اهداف بزرگ تر مناسب باشد، اما در مقابل، حساسیت آن نسبت به برخی اهداف کوچک کاهش پیدا کند. علاوه بر این، کنترل و بالانس کردن کویل بزرگ می تواند سخت تر باشد. برای یک پروژه خانگی بهتر است ابتدا از اندازه متوسط استفاده کنید و بعد از شناخت رفتار مدار، کویل های مختلف را آزمایش کنید. این روش نتیجه واقعی تری نسبت به تغییر مستقیم کویل و انتظار افزایش قطعی عمق خواهد داشت.
چطور عملکرد فلزیاب خانگی را بهتر کنیم؟
بعد از اینکه نسخه پایه دستگاه به شکل پایدار کار کرد، می توانید سراغ بهینه سازی بروید. اولین قدم معمولا مرتب کردن اتصالات و کاهش مسیرهای سیم کشی غیرضروری است. سپس می توانید روی کیفیت کویل، پایداری منبع تغذیه و کاهش نویز کار کنید. طراحی PCB اختصاصی نیز در مراحل بعدی می تواند اتصالات را منظم تر کند. اگر دانش الکترونیک بیشتری دارید، استفاده از مدارهای پردازش سیگنال، میکروکنترلر و نمایشگر نیز امکان پذیر است. نکته مهم این است که هر تغییر را جداگانه آزمایش کنید. اگر چند قطعه را همزمان تغییر دهید، تشخیص علت تغییر عملکرد بسیار دشوار خواهد شد و ممکن است حتی یک مدار سالم را ناپایدار کنید.
ساخت فلزیاب بهتر است یا خرید فلزیاب؟
اگر از کار با الکترونیک لذت می برید، ساخت فلزیاب یک پروژه آموزشی بسیار جذاب است و می تواند مفاهیمی را به شما یاد بدهد که با مطالعه تئوری به راحتی درک نمی شوند. اما اگر هدف اصلی شما جستجوی واقعی و استفاده مداوم است، خرید دستگاه آماده معمولا انتخاب منطقی تری خواهد بود. دستگاه های تجاری از نظر طراحی کویل، مدار، پردازش سیگنال، تنظیم زمین و پایداری عملکرد مهندسی شده اند. هنگام خرید فلزیاب نیز بهتر است فقط به ادعای عمق توجه نکنید و امکانات دستگاه، نوع تکنولوژی، شرایط خاک و کاربرد موردنظر خود را بررسی کنید. انتخاب درست به نیاز شما بستگی دارد، نه صرفا قیمت یا تبلیغات فروشنده.
مقایسه فلزیاب خانگی با دستگاه آماده
| ویژگی | فلزیاب خانگی | فلزیاب آماده |
|---|---|---|
| هزینه اولیه | معمولا کمتر | بیشتر |
| یادگیری الکترونیک | بسیار مناسب | محدود |
| پایداری عملکرد | وابسته به ساخت | معمولا بیشتر |
| امکانات تخصصی | محدود | بیشتر |
| مناسب کاوش حرفه ای | خیر | بسته به مدل |
اشتباهاتی که در ساخت فلزیاب نباید انجام دهید
یکی از رایج ترین اشتباهات این است که افراد بدون داشتن نقشه مشخص، قطعات مختلف را با یکدیگر ترکیب می کنند و انتظار دارند دستگاه نتیجه خوبی بدهد. هر مدار محاسبات و مشخصات خاص خودش را دارد و تغییر یک مقاومت یا خازن می تواند فرکانس و رفتار مدار را تغییر دهد. اشتباه دیگر، بی توجهی به کویل است؛ سیم پیچ نامنظم یا اتصال ضعیف می تواند عملکرد دستگاه را کاهش دهد. تست نکردن مدار قبل از قرار دادن آن در قاب نیز اشتباه رایجی است. همیشه ابتدا مدار را روی میز آزمایش کنید، سپس کویل را تنظیم کنید و در نهایت سراغ نصب نهایی بروید. این ترتیب ساده، زمان عیب یابی را بسیار کاهش می دهد.
نکات ایمنی هنگام ساخت فلزیاب در خانه
ساخت فلزیاب معمولا با ولتاژهای پایین انجام می شود، اما ابزار مورد استفاده مانند هویه همچنان می تواند خطرناک باشد. هنگام لحیم کاری، هویه را روی پایه مناسب قرار دهید و از تماس آن با سیم ها یا مواد قابل اشتعال جلوگیری کنید. محیط باید تهویه مناسبی داشته باشد و هنگام کار با سیم لحیم، دست ها و سطح کار تمیز نگه داشته شوند. قبل از تغییر هر اتصال نیز منبع تغذیه را قطع کنید. باتری را در معرض اتصال کوتاه قرار ندهید و اگر تجربه کار با ابزار الکترونیکی ندارید، مراحل لحیم کاری را با نظارت فرد باتجربه انجام دهید. همچنین استفاده از هرگونه تجهیزات کاوش باید مطابق قوانین و مقررات محل انجام شود.
نتیجه گیری؛ آیا ساخت فلزیاب خانگی ارزش دارد؟
اگر هدف شما یادگیری الکترونیک، تجربه ساخت یک پروژه واقعی و فهمیدن عملکرد کویل و مدارهای تشخیص فلز است، ساخت یک فلزیاب خانگی می تواند تجربه بسیار خوبی باشد. بهتر است پروژه را از یک مدار ساده BFO شروع کنید، کویل را با دقت بسازید، مدار را ابتدا روی بردبورد تست کنید و بعد سراغ مونتاژ نهایی بروید. انتظار عمق های غیرواقعی از یک مدار ساده نداشته باشید و نتیجه تست هوایی را با عملکرد در خاک یکی ندانید. اگر هدف شما استفاده حرفه ای است، مسیر خرید فلزیاب منطقی تر خواهد بود. در نهایت، انتخاب بین ساخت و خرید باید بر اساس هدف، بودجه و میزان تجربه شما انجام شود.
سوالات متداول
1. آیا ساخت فلزیاب خانگی برای افراد مبتدی سخت است؟
اگر از یک مدار ساده شروع کنید، این پروژه برای یادگیری مناسب است. بهتر است قبل از لحیم کاری، مدار را روی بردبورد ببندید و عملکرد هر بخش را جداگانه بررسی کنید.
2. بهترین مدار برای شروع آموزش ساخت فلزیاب چیست؟
مدارهای BFO معمولا برای شروع مناسب تر هستند، زیرا ساختار ساده تری دارند و درک عملکرد نوسان ساز و کویل در آنها راحت تر است.
3. آیا با فلزیاب خانگی می توان طلای کوچک پیدا کرد؟
ممکن است دستگاه به اهداف طلایی واکنش نشان دهد، اما تشخیص طلای کوچک به حساسیت، اندازه هدف، کویل و شرایط خاک وابسته است و مدارهای ساده محدودیت زیادی دارند.
4. چرا فلزیاب خانگی در هوا بهتر از خاک کار می کند؟
مواد معدنی، رطوبت و ترکیبات مختلف خاک می توانند روی سیگنال اثر بگذارند. بنابراین عملکرد دستگاه در تست هوایی لزوما نشان دهنده عمق واقعی آن در زمین نیست.
5. برای خرید فلزیاب باید به چه چیزی توجه کنیم؟
تکنولوژی دستگاه، نوع کویل، تنظیم زمین، قابلیت تفکیک، شرایط خاک، کاربرد موردنظر و خدمات پس از فروش را بررسی کنید و فقط بر اساس ادعای عمق تصمیم نگیرید.
6. آیا گوهر فلزیاب برای انتخاب دستگاه مناسب می تواند کمک کند؟
اگر قصد بررسی مدل های مختلف را دارید، بهتر است ابتدا نیاز خود را مشخص کنید و سپس دستگاه ها را بر اساس تکنولوژی، کاربرد و شرایط زمین مقایسه کنید. گوهر فلزیاب می تواند در فرآیند بررسی گزینه های موجود و انتخاب متناسب با نیازتان مورد توجه قرار بگیرد.
